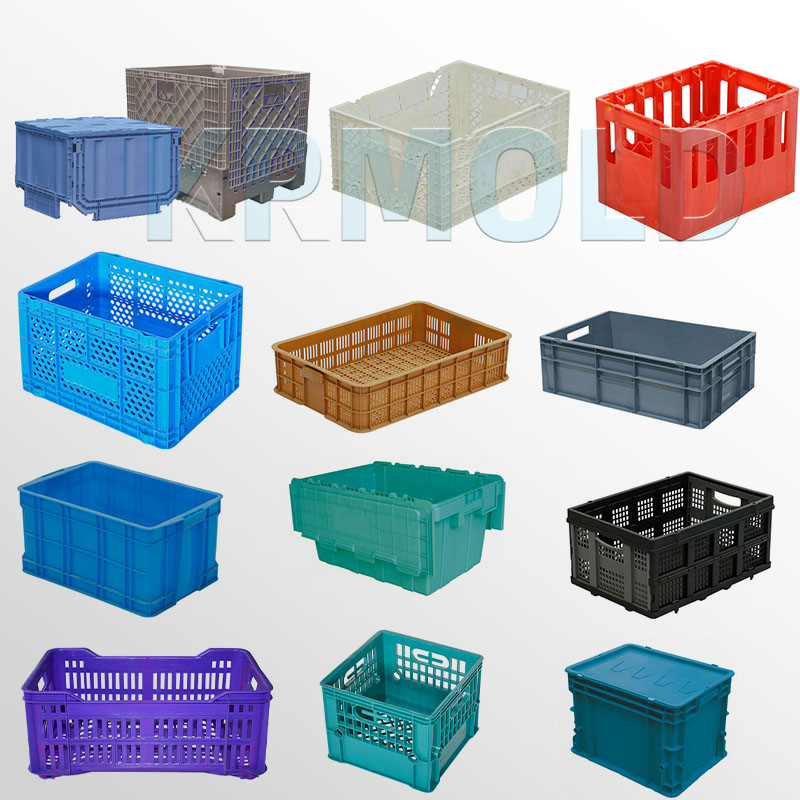

Introduction au moule d'injection pour caisses en plastique
Les moules d'injection KRMOLD pour caisses en plastique sont conçus pour la production en série de caisses en plastique durables et haute résistance. Adaptés à la fabrication à grand volume, ces moules sont largement utilisés dans la logistique moderne et la gestion de la chaîne d'approvisionnement.
KRMOLD fabrique des moules à caisses en plastique de haute qualité, caractérisés par leur précision et leur excellente résistance à l'usure, garantissant des performances fiables sous haute pression et des dimensions de produit constantes.
KRMOLD a pour objectif de fournir aux fabricants du monde entier des solutions de moulage offrant un nombre élevé de cycles, une longue durée de vie et de faibles besoins d'entretien.

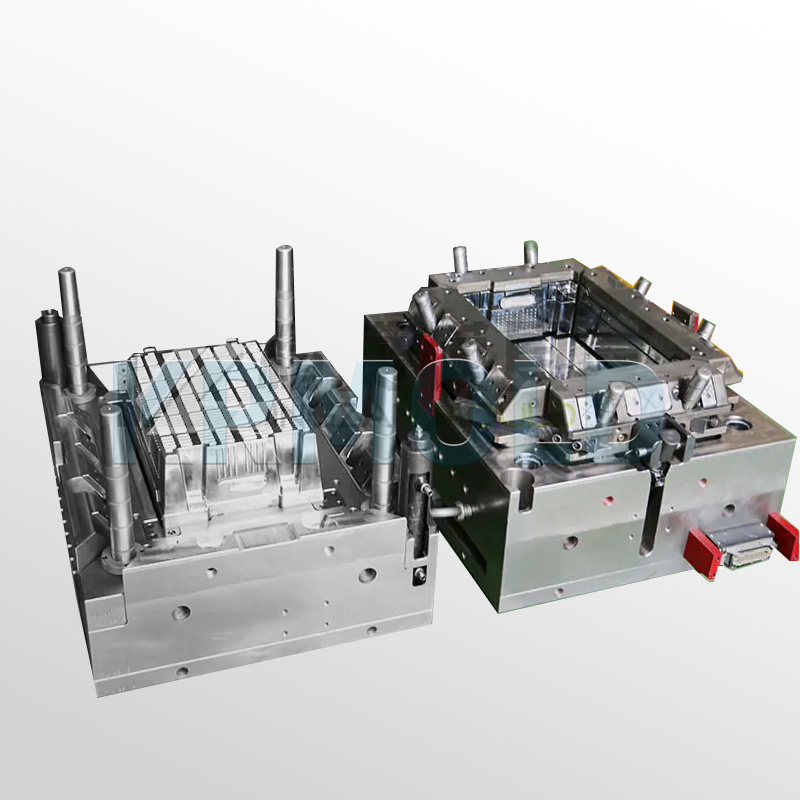

Spécifications du moule d'injection pour caisses en plastique
| Élément de paramètre | Spécifications techniques |
| Acier à mouler | Cavité/Noyau : DIN 1.2738 / 718H / P20 (Pré-trempé HRC 28-32) |
| Base du moule | Base de moule standard S50C ou LKM |
| Nombre de caries | 1 cavité / 2 cavités |
| Système de course | Système d'alimentation par canaux chauds à obturation par soupape (YUDO / Mold-Masters) ; système d'alimentation à 4 ou 6 points |
| Temps de cycle | 35 à 50 secondes (selon le poids du produit et l'épaisseur de la paroi) |
| Système d'éjection | Broches d'éjection + Soupapes pneumatiques + Liaison mécanique |
| Durée de vie du moule | 800 000 à 1 000 000 cycles (avec un entretien approprié) |
| Équipement compatible | Machine de moulage par injection 650T – 1200T |
Caractéristiques du moule d'injection pour caisses en plastique KRMOLD
1. Système de refroidissement optimal
Le temps de refroidissement représente plus de 60 % du temps de cycle total lors du moulage par injection de caisses en plastique. KRMOLD utilise une combinaison de refroidissement conforme et d'inserts en cuivre-béryllium.
En intégrant du béryllium-cuivre hautement conducteur thermiquement dans les zones d'accumulation de chaleur (comme les zones de poignée et les bases des nervures de renfort), l'efficacité du refroidissement est augmentée de 20 à 30 %, empêchant efficacement la déformation du produit lors du démoulage.
2. Structure coulissante à quatre côtés

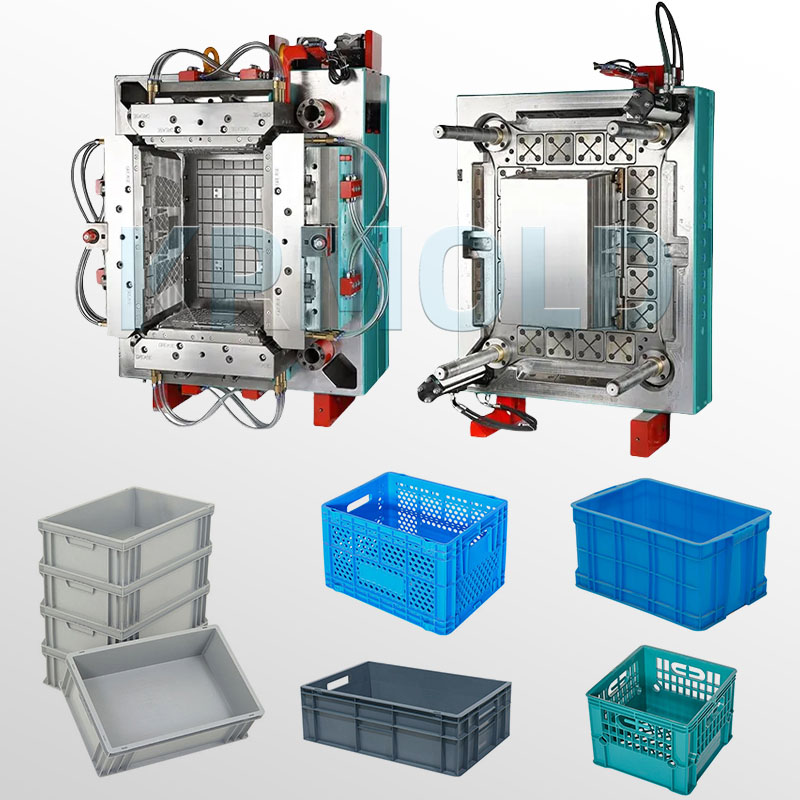

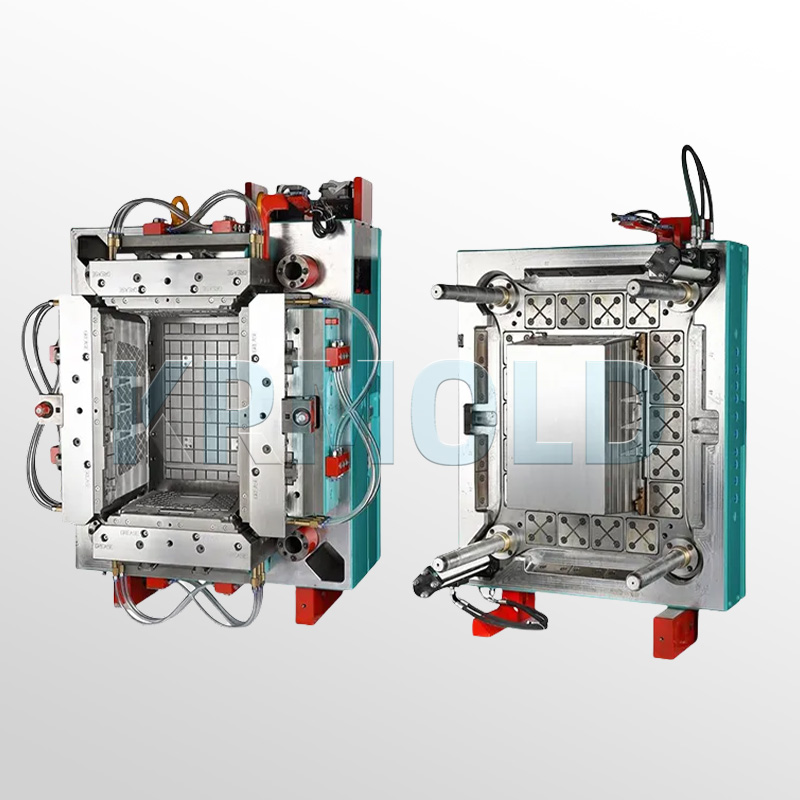

Les caisses en plastique présentent généralement des motifs complexes en grille ouverte et des structures d'empilage emboîtables. Le moule d'injection KRMOLD pour caisses en plastique est doté d'un mécanisme d'extraction de noyau à quatre coulisseaux de précision.
Nous utilisons des plaques d'usure à haute dureté pour garantir la précision du curseur lors des mouvements alternatifs à grande vitesse, minimiser la contamination par la poussière métallique due au frottement et maintenir une propreté exceptionnelle sur la ligne de production.
3. Équilibrer l'optimisation du poids et la résistance structurelle

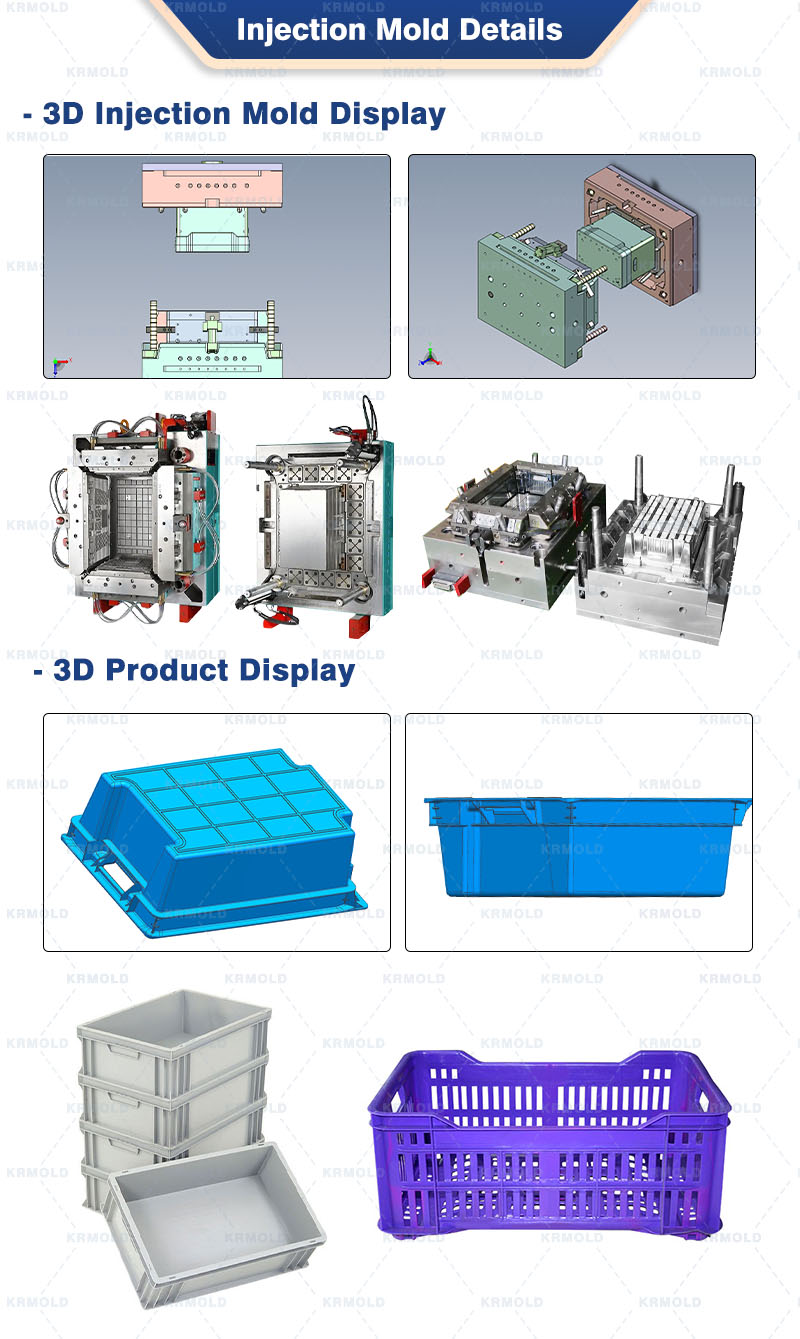

Grâce à l'analyse Moldflow des nervures de renforcement de la caisse, KRMOLD prédit les éventuels retassures et problèmes de ventilation dès la phase de conception.
Nos moules d'injection pour caisses en plastique permettent de produire des caisses conformes aux normes internationales d'expédition en matière de résistance à la compression et aux chutes, tout en réduisant le poids du produit et les coûts des matières premières.
4. Inserts interchangeables
Pour répondre aux diverses exigences du marché, les moules à caisses en plastique KRMOLD permettent le remplacement d'inserts de moule spécifiques.
En remplaçant les inserts inférieurs ou latéraux (comme ceux destinés aux logos ou aux dates) au sein d'une même base de moule, les fabricants peuvent rapidement parvenir à une production personnalisée, réduisant ainsi considérablement les coûts d'amortissement des actifs.
Aspects clés de la fabrication des moules d'injection pour caisses en plastique KRMOLD
1. Ingénierie des canaux chauds équilibrés
Pour les moules de grandes caisses en plastique, l'homogénéité du remplissage est essentielle à la qualité du produit. Les caisses sont généralement grandes et structurellement symétriques ; une pression d'injection irrégulière au niveau des points d'injection peut entraîner une épaisseur de paroi inégale et des déformations.
1.1 Conception pour une perte de charge minimale
KRMOLD utilise une technique de réduction progressive du diamètre des canaux d'injection dans la conception des moules d'injection pour caisses en plastique. Nous employons une conception de collecteur à équilibrage naturel afin de garantir que le temps d'arrivée du plastique fondu à chaque point d'injection soit inférieur à 0,01 seconde. Ceci réduit considérablement les besoins en pression d'injection et minimise la fatigue du moule.
1.2 Contrôle précis de la température pour prévenir la dégradation thermique
Les caisses sont généralement fabriquées en PEHD ou en PP. KRMOLD intègre des capteurs de température zonaux indépendants afin de maintenir les fluctuations de température internes des canaux chauds à ±1 °C près. Ce contrôle précis de la température prévient la dégradation du matériau dans les canaux, garantissant ainsi aux caisses une grande robustesse et une excellente résistance à la fissuration, même à basse température.
2. Ingénierie de la ventilation et des mailles

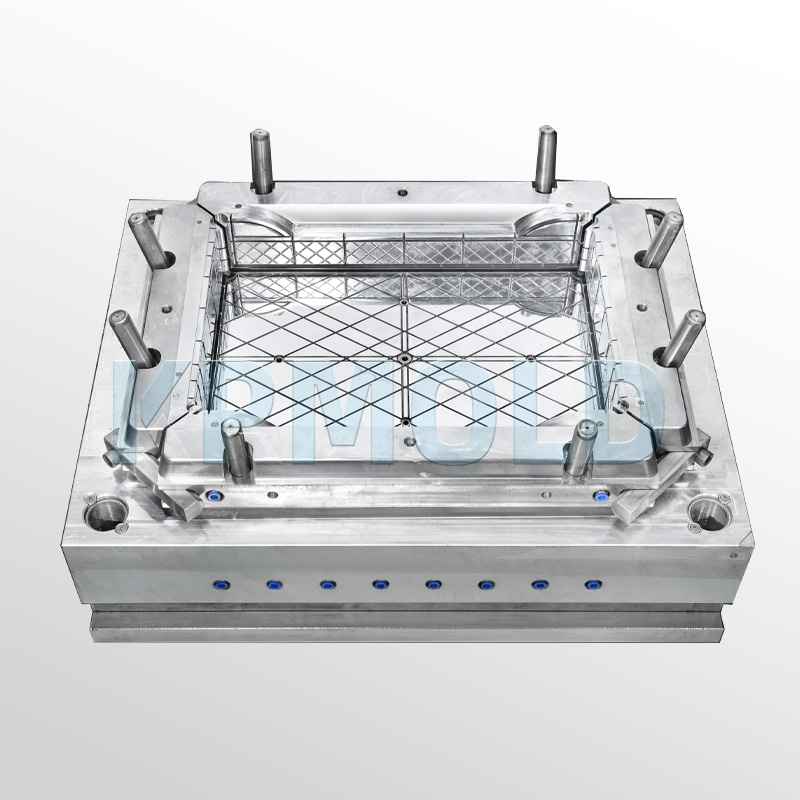

La caractéristique la plus distinctive des moules d'injection pour caisses en plastique est la présence de centaines, voire de milliers, de cellules à mailles ouvertes.
Lors du moulage par injection à grande vitesse, l'air se retrouve facilement piégé aux extrémités de ces cellules, provoquant un piégeage de gaz qui conduit à un brûlage du produit ou à un remplissage incomplet.
2.1 Structure de ventilation à insert divisé intégrée
Le moule à caisses en plastique KRMOLD est doté d'inserts fendus à l'extrémité de chaque nervure centrale, utilisant les joints pour la ventilation. L'espace de ventilation est contrôlé à 0,03 mm près, permettant à l'air de s'échapper instantanément sans provoquer de bavures.
2.2 Résoudre le problème brûlant
L'air emprisonné peut provoquer des pics de température localisés supérieurs à 300 °C, carbonisant ainsi le plastique. Grâce à l'intégration de canaux de ventilation circonférentiels et d'un système d'extraction sous vide, KRMOLD garantit que, même lors d'un cycle rapide de 35 secondes, la surface de la caisse reste impeccable, sans aucune trace de blanchiment ni de brûlure.

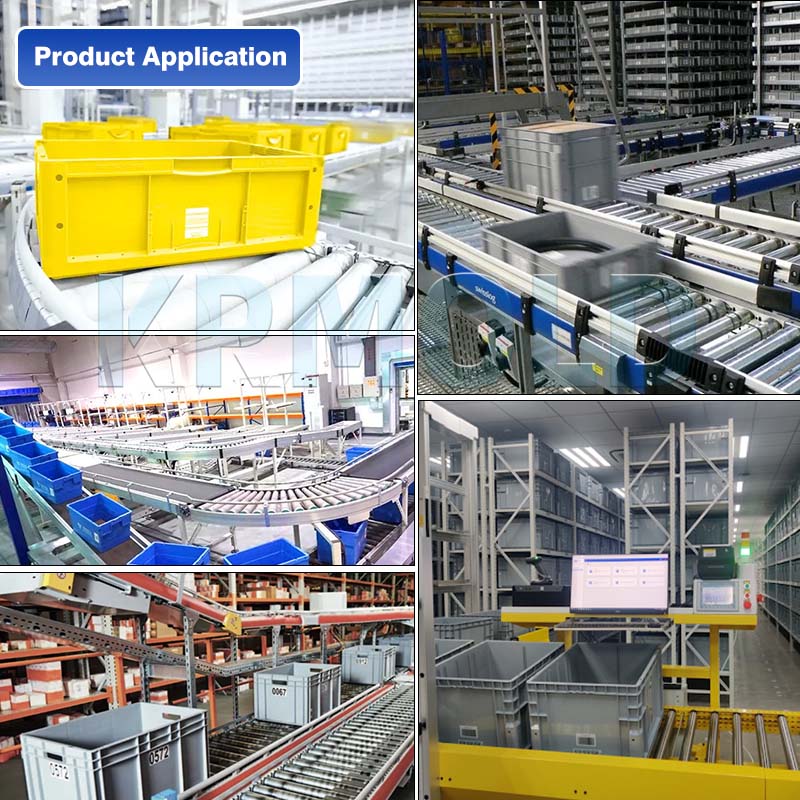

Applications du moule d'injection pour caisses en plastique
Agriculture et distribution alimentaire : Moules en plastique ventilés pour caisses de fruits et légumes ; leur conception met l’accent sur l’absence d’angles vifs afin de protéger les produits contre les dommages causés par l’écrasement.
Logistique et entreposage : Moule d'injection de caisses en plastique empilables compatible avec les systèmes de stockage et de récupération automatisés, nécessitant des tolérances de planéité du fond contrôlées à ±0,2 mm.
Manutention de pièces industrielles de précision : Moule de caisse en plastique robuste, antistatique et résistant aux chocs, conçu pour la manutention de pièces automobiles et de composants électroniques.
Caisses pliables pour le commerce de détail : Moules en plastique pour caisses pliables dotées de structures complexes à plusieurs charnières ; ce sont les produits phares de KRMOLD, optimisés pour une utilisation efficace de l’espace.
Contrôle de qualité
Chaque moule d'injection pour caisses en plastique doit passer les contrôles de qualité rigoureux en plusieurs étapes de KRMOLD avant la livraison :
●Test de dureté de l'acier : Garantit que les composants principaux répondent aux niveaux de dureté HRC spécifiés, empêchant l'effondrement de la ligne de séparation lors de la production à long terme.
●Tests en cycle à sec : Tests en continu à sec pendant 24 heures pour vérifier la fluidité des mouvements mécaniques.
●Test de pression du canal de refroidissement : Garantit l’absence de risque de fuite sous la pression élevée de l’eau de refroidissement en circulation.
● Inspection dimensionnelle complète de l'échantillon T1 : Vérifier les tolérances dimensionnelles critiques à l'aide d'une machine à mesurer tridimensionnelle.
Précisez le type de plastique (par exemple, PP, ABS) et les exigences de post-traitement (par exemple, pulvérisation, sérigraphie), et fournissez des plans 2D ou 3D des pièces en plastique. Indiquez également le volume de production, les exigences d'aspect, les normes de tolérance, etc.
En règle générale, nos ingénieurs commencent à préparer le devis dès que le client a fourni l'ensemble des spécifications de production. Cela prend généralement entre 1 et 3 jours.
Le délai de fabrication des moules d'injection standard est généralement de 30 à 60 jours, et peut être plus long pour les moules complexes. Par exemple, le délai de fabrication typique des moules en silicone liquide est d'environ 60 jours, couvrant la conception, la fabrication, les tests, etc.
Technologie de traitement de haute précision : des équipements de haute précision tels que les centres d'usinage CNC (CNC) et l'usinage par décharge électrique (EDM) sont utilisés pour optimiser le processus de conception en combinaison avec un logiciel de CAO/FAO. Contrôle qualité : Inspection des dimensions clés du moule par machine à mesurer tridimensionnelle (MMT) et vérification de plusieurs lots d'échantillons pendant l'étape de moulage d'essai. Sélection des matériaux : utilisez de l'acier à matrice avec une résistance élevée à l'usure (par exemple H13, S136) et un traitement de surface (par exemple nitruration, chromage) pour les écrous de matrice afin de prolonger la durée de vie.
Tous les 50 000 moules, vérifiez le pilier de guidage, la goupille d'éjection et les autres pièces d'usure, et nettoyez les résidus de plastique et de rouille à la surface du moule. Utilisez de la graisse haute température pour les pièces coulissantes (par exemple, couvercle basculant, glissière) afin de réduire les pertes par frottement. Assurez-vous que le circuit d'eau est fluide et que la différence de température est ≤ 5 °C afin d'éviter toute fissuration du moule due aux contraintes thermiques.
Le coût des matériaux de moulage représentait environ 30 à 40 % (par exemple, une tonne d'acier P20 coûte environ 20 000 yuans), tandis que les coûts de traitement représentaient plus de 50 % (taux horaire de la main-d'œuvre CNC d'environ 80 à 150 yuans/heure). Pour la production en petites séries, il est possible d'opter pour un moule en aluminium ou de simplifier la conception structurelle ; pour plus de 100 000 pièces, il est recommandé d'utiliser des plaquettes carbure pour prolonger la durée de vie !
Les produits moulés par injection doivent répondre pleinement aux exigences de conception (dimensions, aspect, etc.) et permettre une production continue et stable. Le marquage du moule, les rapports d'inspection (test de dureté du matériau, par exemple) et les plans techniques doivent être complets.
L'acier du moule (tel que le S136H, le NAK80 et d'autres matériaux importés coûtent plus cher) et le type d'embryon de moule (le coût à court terme du moule en aluminium est faible mais la durée de vie est courte) affectent directement le coût, l'utilisation de la technologie de conception CAO/CAE/FAO, le système de canaux chauds, etc. augmentera l'investissement initial, mais peut améliorer les avantages à long terme (tels que la réduction des carottes, l'augmentation de la capacité de production).
