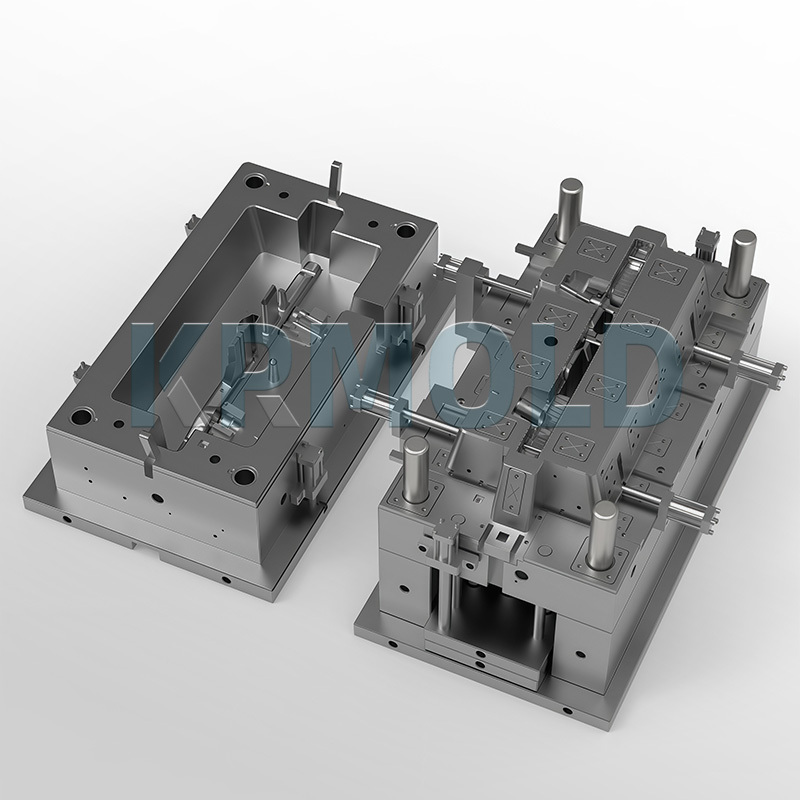

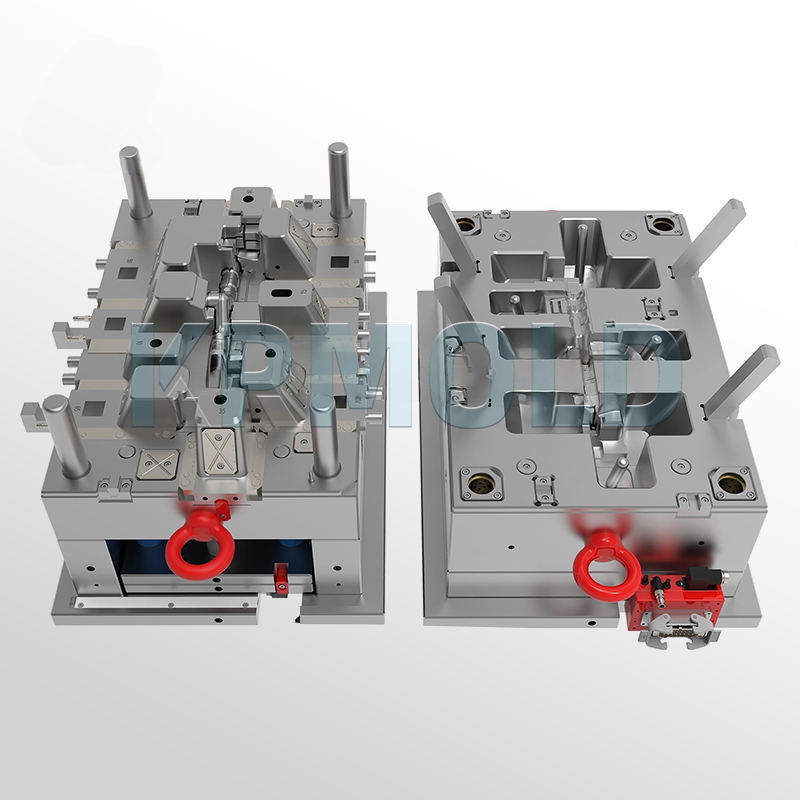

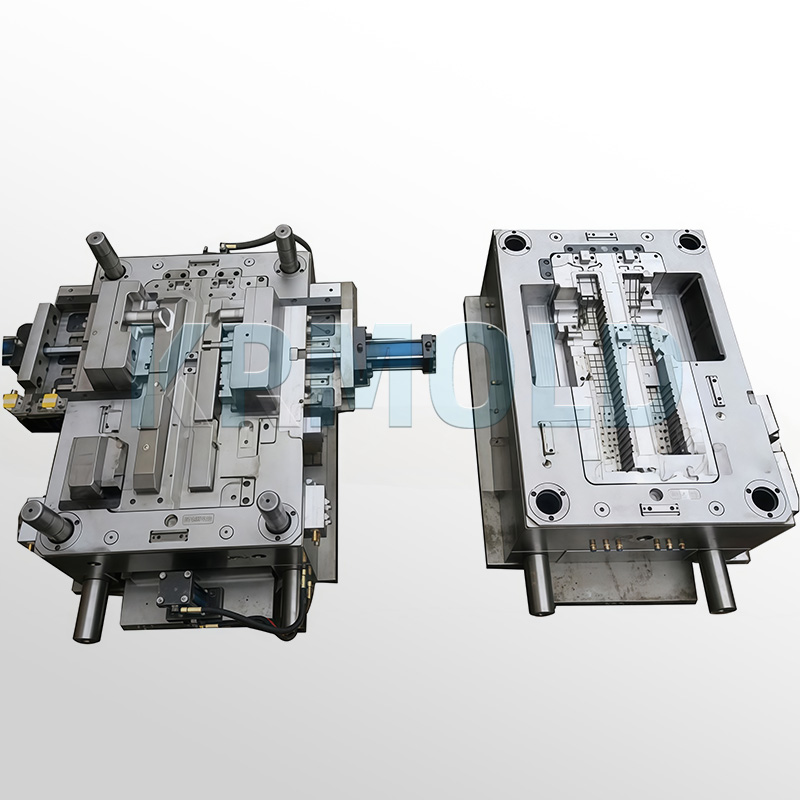

Le moule en plastique pour réservoir de radiateur automobile est spécialement conçu pour la fabrication de ces réservoirs. Il détermine directement la qualité, la productivité et le coût de production, et constitue un élément clé pour la production en série efficace du système de refroidissement automobile. Le principe de fonctionnement du moule d'injection pour réservoir de radiateur automobile repose sur la conception précise des cavités internes, en fonction des caractéristiques structurelles et des dimensions requises pour le réservoir d'eau du radiateur. Lorsque la matière première plastique fondue est injectée dans ces cavités, elle est rapidement refroidie et solidifiée grâce au système de refroidissement intégré, formant ainsi un réservoir de radiateur conforme aux normes d'assemblage automobile. Afin d'optimiser la production, le moule en plastique pour réservoir de radiateur automobile utilise généralement des systèmes à canaux chauds performants et des canaux de refroidissement agencés de manière optimale, ce qui permet de réduire considérablement le temps de refroidissement de la matière fondue et d'améliorer significativement la cadence de production. Par ailleurs, les cavités du moule et la surface du réservoir de radiateur formé sont soumises à un polissage de haute précision, garantissant ainsi un aspect lisse et net, tout en améliorant l'étanchéité et la durée de vie du produit et en assurant le bon fonctionnement du système de refroidissement automobile. Cet article combinera la technologie professionnelle et l'expérience pratique de KRMOLD pour présenter en détail un moule d'injection de haute qualité pour réservoir de radiateur automobile.
Caractéristiques de conception du moule en plastique pour réservoir de radiateur automobile
-Conception de compatibilité des matériaux :
L'effet de moulage dumoule par injection pour réservoir de radiateur automobileLes propriétés du matériau sont étroitement liées à celles du matériau. Actuellement, le matériau le plus couramment utilisé pour les réservoirs de radiateurs automobiles est le PA66-GF30, qui présente une résistance mécanique élevée, une excellente résistance à la chaleur, une bonne stabilité dimensionnelle et une résistance à la corrosion. Il est parfaitement adapté à l'environnement chaud et humide du compartiment moteur. Cependant, son taux de retrait spécifique impose des exigences strictes quant à la dimension de l'empreinte du moule. L'équipe KRMOLD, en s'appuyant sur les caractéristiques du PA66-GF30, a calculé et conçu avec précision le taux de retrait de l'empreinte du moule pour le réservoir de radiateur. Grâce à une compensation dimensionnelle optimisée, les dimensions du réservoir formé sont précises et conformes aux normes d'assemblage automobile ainsi qu'aux exigences spécifiques des clients. Ceci permet d'éviter les difficultés d'assemblage et les problèmes d'étanchéité liés aux écarts dimensionnels, et d'améliorer le taux de conformité des produits dès leur fabrication.
-Conception d'optimisation de l'efficacité de la production :
Les ingénieurs de KRMOLD, s'appuyant sur des logiciels de conception professionnels tels que SolidWorks, optimisent avec précision le système de thermocyclage et les canaux de refroidissement du moule d'injection pour réservoir de radiateur automobile. La conception optimisée du système de thermocyclage permet de réduire les pertes de matière fondue, de raccourcir le temps de remplissage et d'assurer un flux uniforme de matière dans la cavité du moule, évitant ainsi les manques de matériau et les marques de soudure. Parallèlement, la distribution efficace des canaux de refroidissement assure un refroidissement rapide et uniforme de la matière fondue, raccourcissant considérablement le cycle de moulage et améliorant encore la productivité du moule, répondant ainsi aux exigences de la production en série. De plus, grâce à la modélisation 3D offerte par SolidWorks, les ingénieurs peuvent simuler l'ouverture et la fermeture du moule, le parcours de la matière fondue et détecter les défauts de conception en amont afin d'optimiser le processus et de garantir la rationalité et la stabilité de fonctionnement du moule.
-Assurance qualité du produit :
Les ingénieurs de KRMOLD ont conçu, en s'appuyant sur les caractéristiques structurelles du réservoir de radiateur, une structure de démoulage optimisée. Celle-ci permet non seulement d'éviter les rayures et les dommages sur la surface du produit lors du démoulage, préservant ainsi l'esthétique du réservoir en plastique, mais aussi de garantir un processus de démoulage fluide et efficace, améliorant significativement la qualité et le taux de conformité du produit.
Procédé de fabrication d'un moule en plastique pour réservoir de radiateur automobile
Étape de conception et de programmation
Les ingénieurs de KRMOLD utilisent d'abord des logiciels de conception professionnels tels que UG ou SolidWorks pour établir un modèle tridimensionnel de la structure.moule par injection pour réservoir de radiateur automobileChaque détail de la cavité du moule, des canaux chauds, des canaux de refroidissement et de la structure de démoulage est reproduit avec précision, garantissant ainsi une parfaite conformité du modèle avec la conception. L'analyse de flux Moldflow est ensuite utilisée pour simuler le modèle, prédisant avec exactitude le parcours et le temps de remplissage du plastique fondu dans la cavité. Cette méthode permet d'éviter les défauts de moulage courants tels que les manques de matière, les marques de soudure et les retassures, fournissant ainsi une base scientifique pour la fabrication du moule. Une fois l'optimisation de l'analyse de flux terminée, le programme d'usinage CNC est généré automatiquement par un logiciel FAO, garantissant une tolérance d'usinage de ±0,01 millimètre pour le moule en plastique du réservoir de radiateur automobile, conformément aux exigences de conception. Parallèlement, le parcours des électrodes du moule d'injection du réservoir de radiateur est optimisé afin de réduire les déplacements et d'améliorer l'efficacité du processus, raccourcissant ainsi le cycle de fabrication du moule.
Étape de traitement de précision
KRMOLD utilise des équipements et des techniques de pointe pour un traitement méticuleux de chaque composant du moule plastique du réservoir de radiateur automobile, garantissant ainsi la précision et la qualité de chaque pièce. Lors de l'usinage des inserts, un procédé de découpe au fil fin est employé afin de garantir une verticalité ≤ 0,005 mm, assurant un ajustement parfait entre les inserts et le corps du moule et évitant tout jeu susceptible d'entraîner des fuites de matière fondue. Concernant le traitement de surface du moule, une gravure par électroérosion à électrode de cuivre permet d'obtenir une rugosité Ra ≤ 0,4 µm, améliorant ainsi la résistance à l'usure et assurant la planéité des pièces moulées. Pour les parties courbes du moule, une technologie de fraisage à grande vitesse 5 axes est utilisée, permettant un usinage précis des surfaces courbes complexes, avec des rayons de chanfrein de seulement 0,1 mm, répondant parfaitement aux exigences structurelles du réservoir de radiateur. De plus, la précision d'usinage des canaux de refroidissement influe directement sur l'efficacité du refroidissement du moule d'injection du réservoir de radiateur automobile. KRMOLD contrôle la tolérance du diamètre des canaux de refroidissement selon le niveau H7 afin de garantir une circulation optimale de l'eau de refroidissement.
Phase d'assemblage et de débogage
Lors de l'assemblage du moule en plastique pour réservoir de radiateur automobile, les techniciens de KRMOLD ont rigoureusement contrôlé la précision d'ajustement de chaque composant. L'écart entre la goupille et la douille de guidage a été contrôlé avec une précision de 0,02 mm, garantissant ainsi un fonctionnement fluide et sans blocage du moule d'injection pour réservoir de radiateur automobile lors de son ouverture et de sa fermeture. Ceci a permis d'éviter l'usure du moule ou les défauts de fabrication dus à un jeu excessif. Après l'assemblage, un premier moule d'essai a été réalisé. Durant cet essai, la qualité du moulage a été surveillée en temps réel. En cas de défauts tels que des bavures, la taille du point d'injection a été ajustée de 0,05 mm pour les éliminer rapidement. Parallèlement, un test d'équilibrage à l'éjection a été effectué afin de garantir l'éjection simultanée de toutes les cavités lors de la production de réservoirs multicavités, évitant ainsi les dommages et les écarts de dimensions liés à une éjection irrégulière. Après de multiples optimisations de débogage, le moule d'injection du réservoir de radiateur automobile a été jugé stable et sa qualité a pleinement répondu aux exigences avant de pouvoir être mis en production de masse.
KRMOLD espère que cette introduction permettra à chacun d'avoir une compréhension plus approfondie demoule en plastique pour réservoir de radiateur automobileSi vous souhaitez observer de près le processus de production du moule d'injection pour réservoir de radiateur automobile et en savoir plus sur les détails techniques, veuillez contacter KRMOLD.
