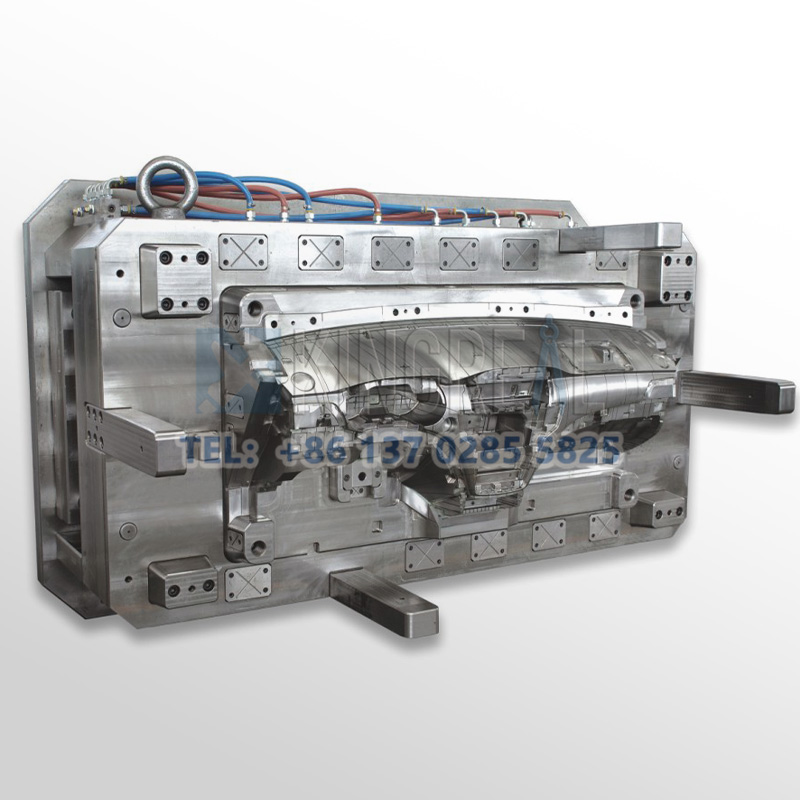

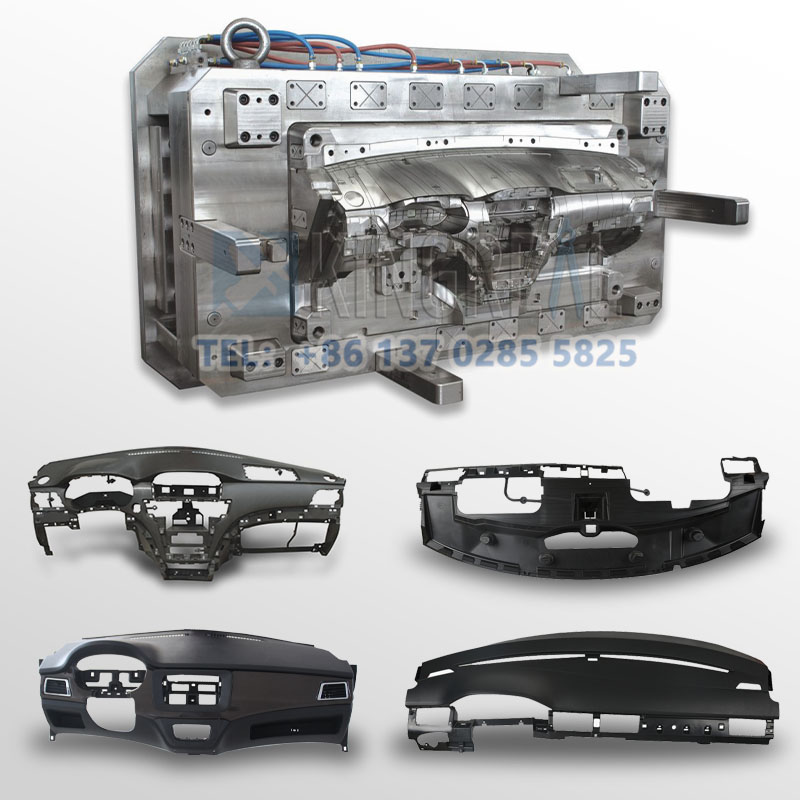

Définition du moule pour tableau de bord automobile
● ● ● ● ●
La qualité des tableaux de bord automobiles est déterminée par la qualité de ces derniers. Fabriqués à partir de moules d'injection de haute qualité, les tableaux de bord automobiles allient sécurité, fonctionnalité, confort et esthétique, et sont largement utilisés dans divers secteurs de l'industrie automobile. Afin d'optimiser en permanence la qualité de surface des produits plastiques, d'améliorer significativement la qualité globale des produits et de raccourcir efficacement les cycles de production, KRMOLD reste profondément engagé dans le domaine des moules pour tableaux de bord automobiles. KRMOLD innove et perfectionne constamment ses technologies de conception et de fabrication de moules d'injection pour tableaux de bord automobiles, s'efforçant de fournir à ses clients des solutions hautement compétitives. Fabricant et fournisseur leader de moules d'injection de pointe pour tableaux de bord automobiles, KRMOLD se consacre depuis plus de vingt ans à l'industrie, se spécialisant dans la R&D, la conception, la production et la vente de ces moules. KRMOLD s'engage fermement à fournir aux constructeurs automobiles du monde entier des moules d'injection de précision pour tableaux de bord automobiles, offrant à la fois une qualité supérieure et une rentabilité optimale. KRMOLD exploite une usine de fabrication à Guangdong, en Chine, dotée d'une équipe de production professionnelle et soutenue par un système de service complet. KRMOLD est à votre disposition pour répondre à vos besoins à tout moment, en vous proposant des services complets, de la conception du moule à la production en série, en passant par le moulage d'essai et le service après-vente. Si vous avez besoin d'un moule sur mesure pour tableau de bord automobile, conçu spécifiquement pour votre modèle de véhicule, n'hésitez pas à contacter KRMOLD sans plus attendre. Forts de notre expertise et de notre vaste expérience, nous élaborerons une solution de moulage par injection personnalisée pour tableau de bord automobile, parfaitement adaptée à vos exigences.
Paramètres du moule pour tableau de bord automobile
● ● ● ● ●
| Matériau de moule | Acier |
| Produit | Moule par injection pour tableau de bord automobile |
| Quantité minimale de commande (MOQ) | 1 ensemble |
| Matériau du produit | Plastique |
| Système de course | Coureur à chaud |
| Nombre de caries | Cavité unique |
| Finition de surface | Polissage / Texturation (Personnalisable sur demande) |
| Personnalisation du logo | Soutenu |
Processus de fabrication des moules pour tableaux de bord automobiles
● ● ● ● ●
Ébauche et prétraitement — Traitement thermique et usinage de précision — Fraisage CNC à grande vitesse — Électroérosion — Découpe au fil — Perçage profond — Rectification — Traitement de surface et procédés spéciaux — Gravure de texture — Polissage — Trempe superficielle — Contrôle de précision des composants — Assemblage et essais de moules

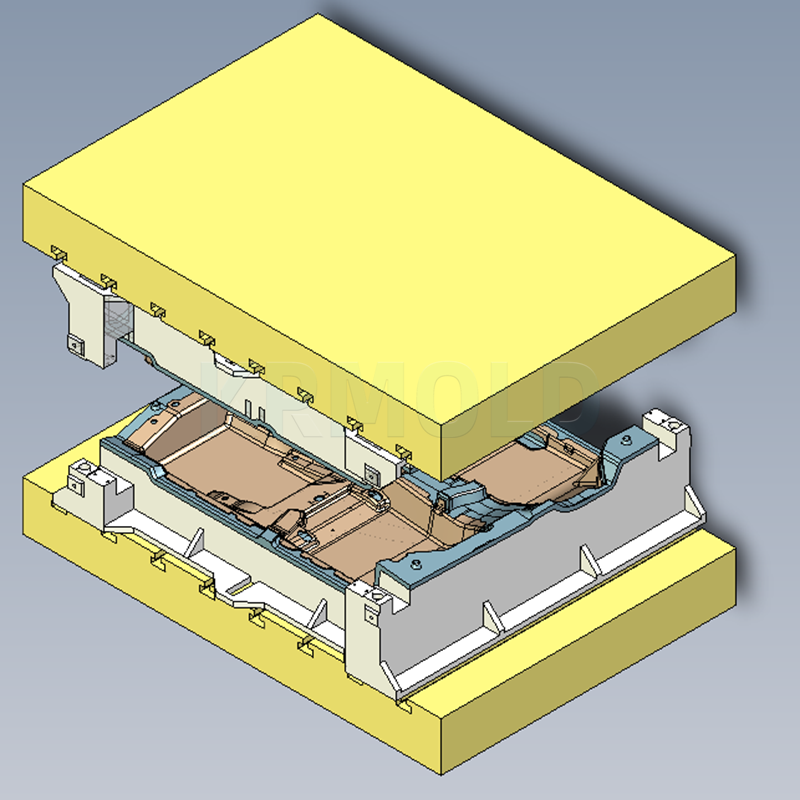

Conception de moules pour tableaux de bord automobiles
● ● ● ● ●
Lors de la conception des moules d'injection pour tableaux de bord automobiles, KRMOLD intègre de manière exhaustive des facteurs tels que les exigences d'installation, les environnements d'utilisation et les propriétés des matériaux afin de garantir, sous tous les angles, des performances de moulage optimales du tableau de bord fini. Les composants plastiques des tableaux de bord automobiles présentent des structures complexes intégrant de nombreux points de fixation ; de plus, ils exigent une précision dimensionnelle extrêmement élevée, car même le moindre écart pourrait compromettre les étapes d'assemblage ultérieures et la sécurité d'utilisation. Plus précisément, les zones de verrouillage du tableau de bord constituent des points d'appui critiques ; il est donc impératif de concevoir avec précision des rainures de réduction de résine dans ces zones. Cette mesure permet d'éviter efficacement les défauts de surface, tels que les retassures et les creux, sur le composant plastique, préservant ainsi l'intégrité structurelle des fixations et la qualité esthétique de la pièce. Par ailleurs, en tant qu'élément visible essentiel de l'habitacle, la surface exposée du tableau de bord doit être totalement exempte de défauts tels que des points, des marques d'injection, des retassures et des lignes de soudure. Ces exigences rigoureuses imposent des contraintes exceptionnelles à la conception des moules d'injection pour tableaux de bord automobiles.
● Système à canaux chauds pour moules d'injection de tableaux de bord automobiles
Compte tenu de la complexité structurelle des tableaux de bord automobiles et des exigences esthétiques élevées auxquelles ils doivent répondre, tous les moules de tableaux de bord fabriqués par KRMOLD intègrent des systèmes à canaux chauds de pointe. Les dimensions imposantes et la structure complexe du tableau de bord, associées aux importantes différences de niveau au niveau des lignes de joint du moule d'injection, rendent l'écoulement du plastique fondu lors du remplissage particulièrement difficile, entraînant souvent des problèmes tels qu'un remplissage irrégulier et des lignes de soudure apparentes. Après une analyse approfondie et des tests rigoureux, prenant en compte les caractéristiques structurelles du composant plastique, les propriétés des matériaux (comme la fluidité du PC/ABS et le taux de retrait du PP modifié), les exigences de qualité de surface et les contraintes de production en série, l'équipe technique de KRMOLD a opté pour un système d'injection séquentielle à deux points utilisant des canaux chauds. Cette solution améliore non seulement la fluidité du plastique fondu lors de l'injection, optimisant ainsi le remplissage et garantissant une répartition uniforme de la matière dans toute la cavité du moule, mais élimine également les déchets de plastique solidifié dans le système de canaux après injection. Par conséquent, l'efficacité d'utilisation des matériaux est portée à plus de 95 %, tandis que le cycle de moulage est considérablement raccourci, ce qui conduit à une augmentation substantielle de l'efficacité de la production et à la réalisation d'une fabrication écologique et à haut rendement.
●Configuration des broches d'éjection pour les moules d'injection de tableaux de bord automobiles
Pour relever les défis posés par les importantes différences de hauteur du tableau de bord et sa structure nervurée complexe, l'équipe technique de KRMOLD a mis en œuvre une configuration stratégique des éjecteurs au sein des zones ajourées du moule mobile. Cette mesure vise à prévenir le phénomène d'aspiration – qui peut se produire lorsque de l'air est emprisonné et ne peut être efficacement évacué lors du remplissage du moule – évitant ainsi des défauts tels que des déformations ou un remplissage incomplet du tableau de bord. En exploitant astucieusement les minuscules interstices entre les éjecteurs et le moule mobile comme canaux d'évacuation naturels, cette configuration assure une évacuation optimale de l'air de la cavité du moule pendant le remplissage, garantissant ainsi la qualité constante du tableau de bord moulé.

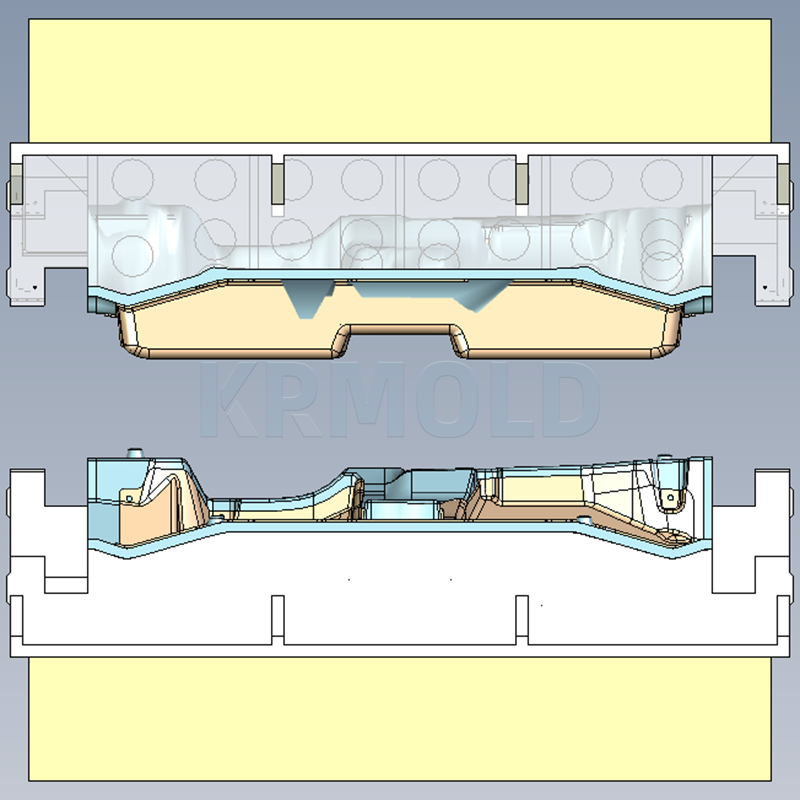

●Une solution de moulage par injection pratique et stable pour les tableaux de bord automobiles
Concernant la conception structurelle du moule du tableau de bord automobile, de larges glissières sont utilisées de part et d'autre du tableau de bord pour épouser ses contours latéraux et ses contre-dépouilles, assurant ainsi un démoulage aisé. Un bloc d'éjection de grande taille est positionné au centre du noyau pour gérer efficacement la géométrie complexe de la zone centrale du tableau de bord, évitant ainsi les rayures et les déformations lors du démoulage. Spécifiquement pour les points de fixation des airbags, une structure de rampe accélérée spécifique, associée à un mécanisme de contre-éjection ciblé, a été conçue pour empêcher efficacement la pièce en plastique d'adhérer au moule d'injection du tableau de bord. Ceci garantit la précision et l'intégrité structurelle des points de fixation des airbags, contribuant ainsi à la sécurité globale du véhicule.
●Conception du système de refroidissement pour moule de tableau de bord automobile
Compte tenu des variations importantes d'épaisseur et de profondeur inhérentes aux tableaux de bord automobiles, les méthodes de refroidissement conventionnelles peinent souvent à obtenir un refroidissement uniforme. Afin d'améliorer l'efficacité du refroidissement et d'accroître la cadence de production, KRMOLD a conçu les canaux de refroidissement de ce moule d'injection pour tableau de bord automobile selon un agencement conforme qui épouse les contours spécifiques du produit. Ces canaux s'alignent précisément avec les surfaces courbes et les zones d'épaisseur variable du tableau de bord, garantissant un refroidissement uniforme et minimisant le retrait et la déformation du produit. La mise en œuvre de cet agencement conforme nécessite un processus de perçage profond à 5 axes ; grâce à la précision de positionnement offerte par la technologie d'usinage simultané à 5 axes, les interférences d'usinage potentielles sont efficacement évitées. Ceci garantit la précision et la régularité des canaux de refroidissement, améliorant ainsi l'efficacité du refroidissement et raccourcissant le temps de cycle de moulage.

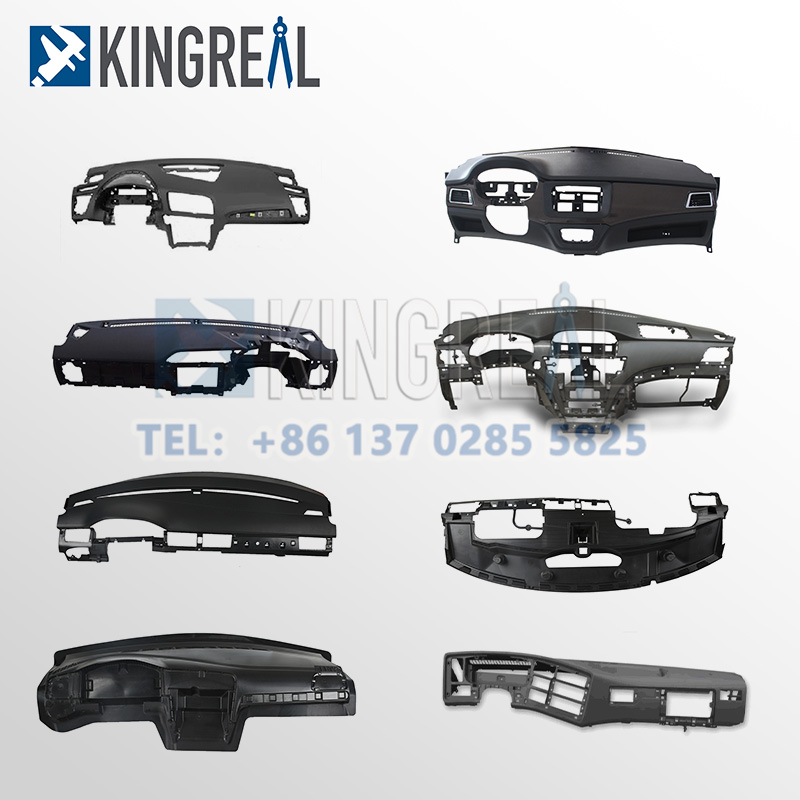

Caractéristiques du moule pour tableau de bord automobile
● ● ● ● ●
1. Principales caractéristiques structurelles à grande échelle.
Le tableau de bord étant classé comme un composant intérieur en plastique de grande taille, le moule correspondant présente des caractéristiques particulières : des dimensions extérieures importantes et un poids total conséquent. Lors de la production, ce moule d'injection doit être associé à une presse à injecter de forte capacité. Par conséquent, sa conception structurelle globale doit répondre pleinement aux exigences rigoureuses de rigidité et de résistance liées à ce type d'équipement lourd. L'utilisation d'un acier à moule plastique haute résistance, pré-trempé et usiné avec précision, ainsi que d'un traitement thermique, permet de prévenir efficacement les problèmes potentiels tels que la déformation ou le désalignement du moule pendant le moulage, garantissant ainsi la stabilité de la production en série.
2. Structure de cavité complexe et précise.
La surface du tableau de bord automobile intègre une multitude de fonctionnalités – points de fixation des aérateurs, emplacements pour écrans, logements pour boutons et passages de câbles – et présente de nombreux contours latéraux irréguliers et des contre-dépouilles. De ce fait, le trajet du plastique fondu dans la cavité du moule est exceptionnellement long, engendrant une résistance importante à l'écoulement lors de l'injection. Ceci impose des exigences extrêmement strictes en matière de précision de moulage, d'état de surface et de conception du système de ventilation des cavités des moules d'injection pour tableaux de bord. Grâce à la conception numérique et à l'usinage de précision, KRMOLD garantit des tolérances dimensionnelles des cavités inférieures à ±0,01 mm et le respect des normes d'état de surface. De plus, l'intégration d'un système de ventilation optimisé permet de résoudre efficacement tous les problèmes de remplissage du moule.
3. Respect des exigences esthétiques strictes.
Élément intérieur visible essentiel, la surface d'un tableau de bord automobile requiert souvent des finitions décoratives, telles que des textures imitant le grain du cuir ou des effets mats, afin de rehausser la qualité de l'habitacle. Par conséquent, la cavité du moule du tableau de bord doit subir simultanément des processus de texturation à grain fin pour garantir une reproduction fidèle et homogène de la texture. De plus, pour éviter d'endommager la texture de surface lors du démoulage, KRMOLD contrôle rigoureusement l'angle de dépouille des moules d'injection du tableau de bord (généralement ≥ 5°). Grâce à l'utilisation de mécanismes d'éjection de haute qualité, nous garantissons que chaque tableau de bord produit en série est esthétiquement irréprochable et conforme à toutes les normes de qualité.
4. Exigences pour un fonctionnement hautement stable.
Dans le contexte de la production industrielle de masse du secteur automobile, les moules d'injection pour tableaux de bord doivent résister aux contraintes des cycles d'ouverture et de fermeture à haute fréquence, pouvant atteindre des milliers de cycles par jour. Ceci impose des exigences rigoureuses aux indicateurs de performance critiques, tels que la précision des systèmes de guidage et de positionnement du moule, ainsi que la résistance à l'usure des composants clés. KRMOLD répond à ces exigences en renforçant la conception structurelle des moules, en sélectionnant des aciers de qualité supérieure résistants à l'usure et en appliquant des traitements de nitruration de surface. Ces mesures améliorent la résistance à l'usure et la durée de vie des composants critiques du moule, garantissant ainsi un fonctionnement stable et durable. Il en résulte une réduction significative des taux de défaillance, une meilleure efficacité de production et un rendement accru, et, en définitive, une diminution des coûts de production pour nos clients.
Applications du moule pour tableau de bord automobile
● ● ● ● ●
Les moules d'injection pour tableaux de bord automobiles sont largement utilisés dans la production en série de ces composants pour une vaste gamme de véhicules, particuliers comme utilitaires. Nos solutions couvrent l'ensemble des types de véhicules, y compris les véhicules thermiques traditionnels et les véhicules à énergies nouvelles (tels que les modèles électriques et hybrides). Grâce à nos capacités de personnalisation flexibles, nous répondons efficacement aux exigences de production spécifiques des différents modèles de véhicules et segments de marché.
1) KRMOLD propose des conceptions structurelles personnalisées pour les moules de tableaux de bord automobiles.
Conçues spécifiquement pour répondre aux exigences structurelles des différents modèles de véhicules, elles garantissent une adaptation parfaite à la production d'une large gamme de véhicules, notamment les berlines compactes, les SUV, les monospaces et les camions moyens et lourds.
2) En phase avec l'évolution des tendances en matière d'intelligence et de connectivité automobile
Les moules d'injection pour tableaux de bord automobiles produits par KRMOLD permettent d'intégrer simultanément des zones fonctionnelles – telles que des emplacements pour éclairage d'ambiance, des points de fixation pour modules de recharge sans fil et des supports de capteurs – au sein d'un seul moule. Cette approche de moulage en une seule étape réduit considérablement les étapes d'assemblage ultérieures ; elle améliore non seulement l'efficacité de la production, mais aussi la précision d'assemblage du tableau de bord, éliminant ainsi les écarts potentiels qui pourraient survenir lors du processus d'assemblage.
3) Pour les modèles de véhicules de luxe
KRMOLD optimise la conception et l'usinage des moules d'injection pour tableaux de bord automobiles afin d'obtenir des finitions haut de gamme, telles qu'une texturation de surface de haute précision et une intégration structurelle sans faille. L'utilisation d'aciers à moules à durcissement structural garantit une esthétique de surface et une précision d'assemblage supérieures, répondant ainsi aux exigences de qualité élevées des automobiles de luxe. À l'inverse, pour les modèles grand public, nous optimisons la structure des moules, rationalisons les opérations d'usinage et sélectionnons des matériaux économiques pour une production en grande série à faible coût, répondant ainsi aux besoins des segments de marché à grande échelle.
Précisez le type de plastique (par exemple, PP, ABS) et les exigences de post-traitement (par exemple, pulvérisation, sérigraphie), et fournissez des plans 2D ou 3D des pièces en plastique. Indiquez également le volume de production, les exigences d'aspect, les normes de tolérance, etc.
En règle générale, nos ingénieurs commencent à préparer le devis dès que le client a fourni l'ensemble des spécifications de production. Cela prend généralement entre 1 et 3 jours.
Le délai de fabrication des moules d'injection standard est généralement de 30 à 60 jours, et peut être plus long pour les moules complexes. Par exemple, le délai de fabrication typique des moules en silicone liquide est d'environ 60 jours, couvrant la conception, la fabrication, les tests, etc.
Technologie de traitement de haute précision : des équipements de haute précision tels que les centres d'usinage CNC (CNC) et l'usinage par décharge électrique (EDM) sont utilisés pour optimiser le processus de conception en combinaison avec un logiciel de CAO/FAO. Contrôle qualité : Inspection des dimensions clés du moule par machine à mesurer tridimensionnelle (MMT) et vérification de plusieurs lots d'échantillons pendant l'étape de moulage d'essai. Sélection des matériaux : utilisez de l'acier à matrice avec une résistance élevée à l'usure (par exemple H13, S136) et un traitement de surface (par exemple nitruration, chromage) pour les écrous de matrice afin de prolonger la durée de vie.
Tous les 50 000 moules, vérifiez le pilier de guidage, la goupille d'éjection et les autres pièces d'usure, et nettoyez les résidus de plastique et de rouille à la surface du moule. Utilisez de la graisse haute température pour les pièces coulissantes (par exemple, couvercle basculant, glissière) afin de réduire les pertes par frottement. Assurez-vous que le circuit d'eau est fluide et que la différence de température est ≤ 5 °C afin d'éviter toute fissuration du moule due aux contraintes thermiques.
Le coût des matériaux de moulage représentait environ 30 à 40 % (par exemple, une tonne d'acier P20 coûte environ 20 000 yuans), tandis que les coûts de traitement représentaient plus de 50 % (taux horaire de la main-d'œuvre CNC d'environ 80 à 150 yuans/heure). Pour la production en petites séries, il est possible d'opter pour un moule en aluminium ou de simplifier la conception structurelle ; pour plus de 100 000 pièces, il est recommandé d'utiliser des plaquettes carbure pour prolonger la durée de vie !
Les produits moulés par injection doivent répondre pleinement aux exigences de conception (dimensions, aspect, etc.) et permettre une production continue et stable. Le marquage du moule, les rapports d'inspection (test de dureté du matériau, par exemple) et les plans techniques doivent être complets.
L'acier du moule (tel que le S136H, le NAK80 et d'autres matériaux importés coûtent plus cher) et le type d'embryon de moule (le coût à court terme du moule en aluminium est faible mais la durée de vie est courte) affectent directement le coût, l'utilisation de la technologie de conception CAO/CAE/FAO, le système de canaux chauds, etc. augmentera l'investissement initial, mais peut améliorer les avantages à long terme (tels que la réduction des carottes, l'augmentation de la capacité de production).
