moules d'injection plastique pour prises de courantsont utilisées pour produire des boîtes d'interrupteurs et de prises en plastique de différentes spécifications et tailles, et sont largement utilisées dans divers endroits.
Cependant, bien que les moules pour boîtiers d'interrupteurs et de prises en plastique permettent une production rapide et en grande série, leur conception et leur fabrication doivent être rigoureusement contrôlées. Cet article explique en détail le principe de fonctionnement des moules d'injection plastique pour boîtiers d'interrupteurs et de prises, et comment les fabricants expérimentés conçoivent des moules de haute qualité grâce à une conception scientifique et une fabrication précise, permettant ainsi de produire des boîtiers d'interrupteurs et de prises d'une qualité optimale. Les points suivants seront abordés :
Qu'est-ce qu'un moule d'injection plastique pour douille d'interrupteur ?
Principe de fonctionnement des moules d'injection plastique pour prises de courant
Conception et fabrication de moules d'injection plastique pour prises d'interrupteurs KRMOLD
Qu'est-ce qu'un moule d'injection plastique pour douille d'interrupteur ?
UNmoule d'injection plastique pour prise d'interrupteurIl s'agit d'un outil de moulage fabriqué en acier de haute qualité par usinage de précision. Sa fonction principale est d'injecter de la matière première plastique fondue dans la cavité du moule sous haute température et pression. Après refroidissement et solidification du plastique fondu, on obtient un boîtier d'interrupteur et de prise en plastique de forme spécifique, épousant parfaitement la forme de la cavité.
Les principales caractéristiques des moules pour boîtiers d'interrupteurs et de prises en plastique se reflètent dans :
① Réplication précise
Usinage de haute précision des cavités des moules d'injection plastique pour boîtiers d'interrupteurs et de prises : les cavités de ces moules sont usinées avec une grande précision, reproduisant parfaitement chaque détail des plans. Qu'il s'agisse du diamètre des trous, de la profondeur des rainures, de la texture de surface ou des marquages, tout est reproduit avec exactitude.
② Production de masse à haut rendement
Qu'il s'agisse de boîtes d'interrupteurs et de prises en plastique standard à cinq ou trois trous, ou de boîtes d'interrupteurs et de prises multifonctionnelles en plastique à spécifications spéciales, les moules d'injection plastique pour interrupteurs et prises permettent une production de masse à haut rendement.
③ Mise en forme complexe
Les moules d'injection plastique pour interrupteurs et prises répondent aisément aux exigences les plus complexes. Quelle que soit la forme ou les spécifications requises pour le boîtier d'interrupteur ou de prise en plastique, le moule permet une fabrication parfaite.
④ Assurance qualité stable
Grâce à une conception structurelle précise et à des procédés de fabrication rigoureux, les moules d'injection plastique pour douilles d'interrupteurs garantissent une production de haute qualité constante lors du moulage par injection. Que le fabricant exige des composants de douilles d'interrupteurs à haute résistance, à haute résistance à la traction ou présentant des détails précis, le moule pour boîtiers d'interrupteurs et de prises en plastique assure un rendement stable.
Principe de fonctionnement des moules d'injection plastique pour prises d'interrupteur

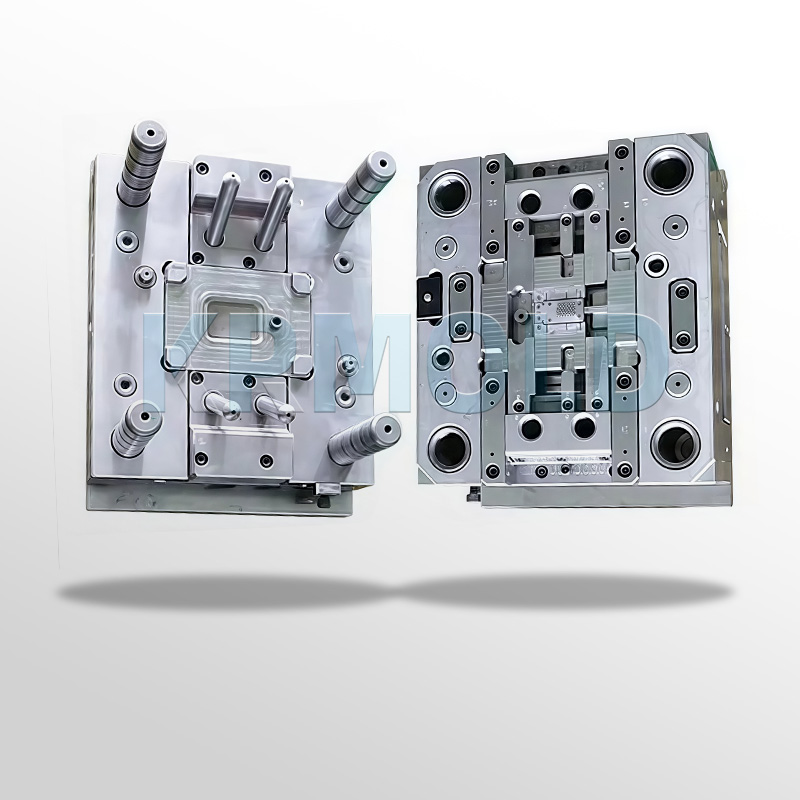

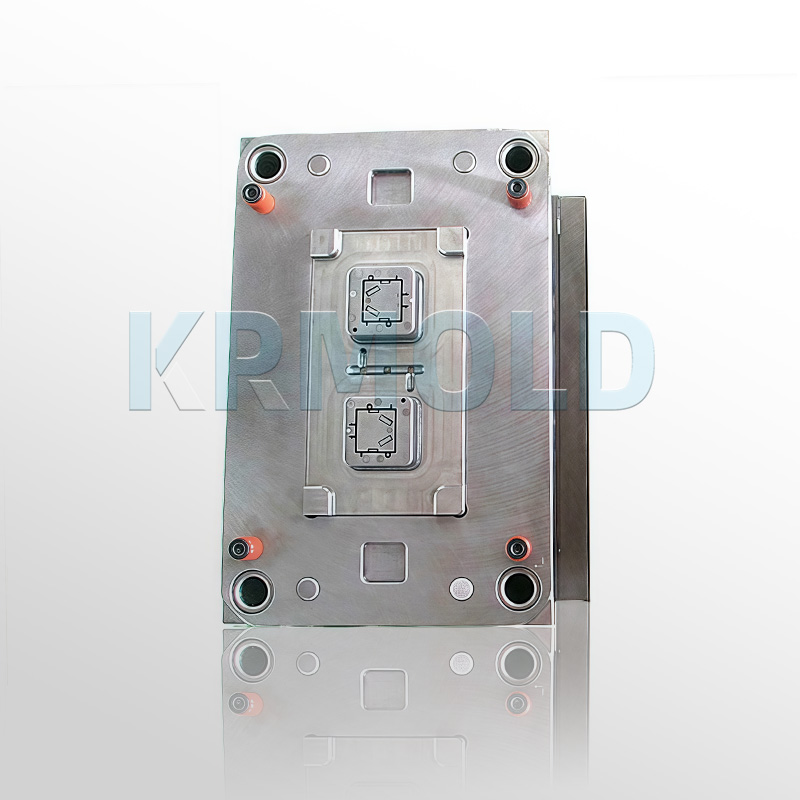

Les moules d'injection plastique pour prises de courant se composent principalement de deux parties : un moule mobile (moule arrière) et un moule fixe (moule avant). Sous l'action du dispositif de fermeture du moule de la presse à injecter, le moule mobile et le moule fixe se referment avec précision, formant une cavité étanche.
Tout d'abord, la matière première plastique (comme le polycarbonate PC) est introduite dans le cylindre de la presse à injecter. Le dispositif de chauffage interne chauffe la matière première, provoquant sa fusion progressive et l'obtention d'un polymère visqueux. La vis ou le piston de la presse génère alors une pression élevée, propulsant le polymère fondu à grande vitesse à travers la buse et le système d'alimentation du moule (canal principal, canaux secondaires, point d'injection, etc.), l'injectant ainsi dans la cavité étanche du moule jusqu'à remplissage complet.
Après injection, le moule d'injection plastique pour douille d'interrupteur maintient une certaine pression (pression de maintien) afin de permettre au plastique fondu de compenser les pertes de matière dues au retrait lors du refroidissement à l'intérieur de la cavité. Ceci garantit un remplissage complet de la cavité par le plastique fondu, tout en augmentant la densité du boîtier de l'interrupteur et de la douille, et en améliorant la résistance et la précision dimensionnelle du produit.
Le plastique en fusion contenu dans la cavité du moule d'injection plastique pour douille d'interrupteur est refroidi et solidifié par le système de régulation thermique du moule (par exemple, des canaux d'eau de refroidissement ou des dispositifs de chauffage). La conception optimale du système de refroidissement et la précision du contrôle de la vitesse et du temps de refroidissement influent directement sur la qualité du moulage et la productivité de la douille d'interrupteur.
À ce stade, le dispositif de fermeture du moule de la presse à injecter sépare le moule mobile du moule fixe, ouvrant lentement le moule d'injection plastique du boîtier d'interrupteur et de prise pour révéler la prise moulée. L'ouverture du moule doit être fluide et uniforme afin d'éviter les rayures, les dommages ou autres défauts sur le panneau de la prise, causés par une vitesse d'ouverture trop rapide ou une force inégale. Cela permet également d'éviter que la séparation du moule mobile et du moule fixe n'endommage la cavité, garantissant ainsi la durée de vie du moule d'injection plastique de la prise d'interrupteur.
Le système d'éjection du moule pour interrupteur et boîtier de prise en plastique expulse le panneau de prise moulé de la cavité du moule, séparant complètement le produit du moule et achevant un cycle complet de moulage par injection.
Conception et fabrication de moules d'injection plastique pour prises d'interrupteurs KRMOLD
Les principaux défis dansmoule d'injection plastique pour prise d'interrupteurLes solutions de conception et KRMOLD sont les suivantes :
1. Contrôle de géométrie complexe
La géométrie complexe des boîtiers d'interrupteurs et de prises impose des exigences extrêmement élevées en matière de conception et de fabrication. Lors de la conception des moules d'injection plastique pour ces boîtiers, KRMOLD s'est concentré sur l'optimisation du mécanisme d'éjection angulaire. En calculant avec précision l'angle, la course et la force des éjecteurs, l'entreprise a garanti un moulage parfait de la contre-dépouille (fente) tout en évitant les marques d'éjection. De plus, KRMOLD a optimisé la ligne de joint du moule, en répartissant judicieusement la surface de joint entre les parties mobile et fixe afin de réduire l'impact de cette ligne sur la qualité de surface des boîtiers. Ceci garantit une surface lisse et sans bavures, tout en préservant la précision dimensionnelle pour les configurations multiports et en assurant un ajustement parfait entre le panneau de la prise et la fiche.
2. Synergie matériau-procédé
KRMOLD utilise une technologie de contrôle thermique de précision pour la conception et la fabrication de moules d'injection plastique destinés aux douilles d'interrupteurs. Cette technologie repose sur l'optimisation du système de refroidissement et des dispositifs de chauffage du moule, ainsi que sur un contrôle précis de la température de ses différentes parties, en fonction des propriétés du polycarbonate (PC). Ceci garantit un remplissage homogène de la cavité par fusion tout en minimisant les déformations dues au retrait lors du refroidissement, assurant ainsi la précision dimensionnelle et la qualité de surface de la douille. De plus, grâce à de nombreux essais, KRMOLD a optimisé les paramètres du processus de moulage par injection, garantissant une parfaite adéquation entre le moule et le polycarbonate (PC).
3. Matériaux de moules et technologie de traitement de surface
KRMOLD sélectionne rigoureusement les matériaux des composants de moules lors de la fabrication de moules pour boîtiers d'interrupteurs et de prises en plastique. En fonction des exigences fonctionnelles des différentes pièces, l'entreprise choisit l'acier de haute qualité le plus adapté et l'associe à des technologies de pointe en matière de traitement thermique et de traitement de surface.
| Composant | Matériau préféré | Traitement thermique | Traitement de surface |
| Cavité/Noyau | Acier miroir S136 | Durci sous vide HRC48-52 | Revêtement nano PVD |
| Rail coulissant | Acier pour travail à chaud 8407 | Nitruration (couche de 0,1 mm) | Traitement TD |
| Goupille d'éjection | SKD61 | Traitement cryogénique | Revêtement DLC |
