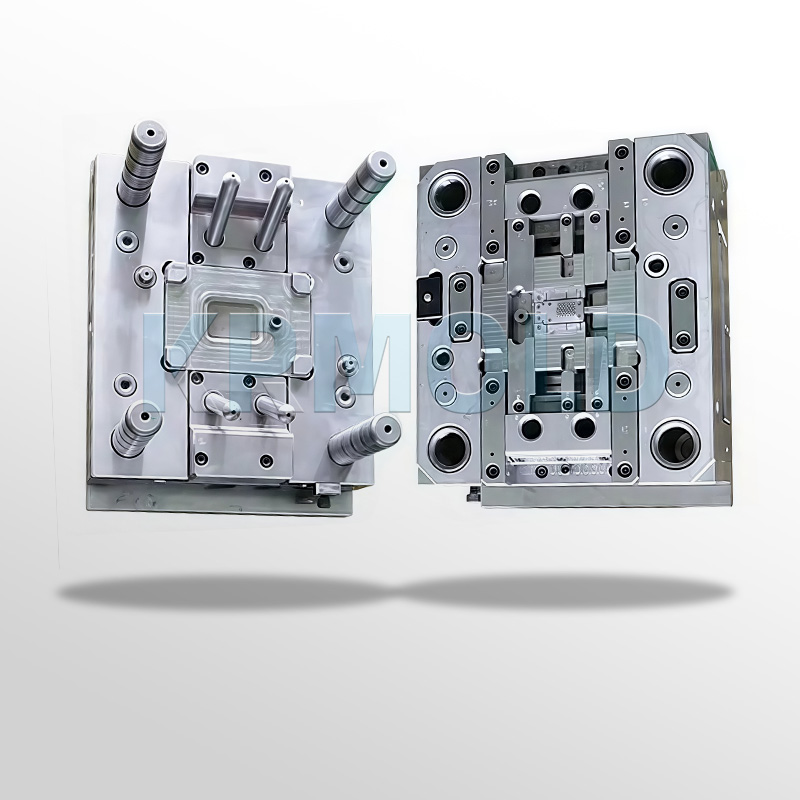

Lemoule d'injection pour prise de courant en plastiqueL'équipement central pour la production à grande échelle et de haute précision de prises électriques en plastique a pour mission essentielle de transformer le plastique fondu en pièces moulées conformes aux normes. Le moule d'injection pour prises électriques présente une structure complexe et précise, chaque composant ayant une fonction unique et fonctionnant en synergie. Il se compose principalement d'un porte-moule, d'un système de moulage, d'un système d'alimentation, d'un système de refroidissement et de régulation de la température, d'un système de ventilation, d'un système de guidage, d'un système d'éjection, ainsi que de pièces et systèmes auxiliaires. La description détaillée de chaque composant clé est présentée ci-après.
1. Structure de base du moule
Le moule de base constitue le fondement du fonctionnement stable de l'ensemble.moule d'injection pour prise de courant en plastiqueCe moule d'injection pour la pièce plastique de la prise électrique détermine directement sa résistance structurelle et sa fiabilité opérationnelle. Il est composé de diverses plaques d'acier de haute précision et de composants fonctionnels. Parmi les éléments principaux figurent les plaques de serrage, les plaques A, B et C (entretoise), la plaque de serrage arrière, la plaque de fixation d'éjection et la plaque d'éjection. Tous les composants sont assemblés avec précision par boulonnage afin de former une structure intégrée robuste.
Dans le fonctionnement d'un moule d'injection pour prise jack en plastique, la fonction principale de la base du moule se manifeste sous deux aspects : la fixation des principaux composants de moulage tels que la cavité et le noyau du moule, et l'obtention d'un arrimage précis avec la machine de moulage par injection.
2. Système de moulage
Le système de moulage détermine directement la forme, la précision dimensionnelle, la qualité de surface et la structure interne des pièces de prises de fiches en plastique. Compte tenu de la diversité des structures de ces prises, allant de contours extérieurs complexes à des détails internes tels que des trous, des rainures et des filetages, le système de moulage doit être parfaitement adapté à la conception du produit. Ses principaux composants sont le noyau, la cavité, le noyau/bague fileté et les inserts.
Pour les prises de courant en plastique à filetage, le moule d'injection nécessite des noyaux/anneaux filetés pour mouler les filetages internes et externes de la pièce. Ces noyaux/anneaux sont généralement rotatifs et se détachent après moulage par rotation, garantissant ainsi l'intégrité et la précision du filetage et évitant les défauts tels que le filetage arraché et les déformations. Les inserts sont principalement utilisés dans les zones du moule d'injection de la prise électrique difficiles à usiner en une seule pièce ou sujettes à l'usure.
3. Système de contrôle d'accès
Le système d'alimentation est l'élément crucial d'un moule d'injection de douilles en plastique. Il permet d'introduire le plastique fondu provenant de la buse de la machine d'injection dans la cavité du moule. Ses principaux composants sont le canal principal, les canaux secondaires, la buse d'injection et le puits d'évacuation des pièces froides.
Le canal principal relie directement la buse de la presse à injecter aux canaux secondaires ou cavités. Pour faciliter l'écoulement du plastique fondu et le démoulage, le canal principal est généralement conique, avec une conicité comprise entre 2° et 4°. Une douille d'injection doit être installée à son entrée pour assurer une étanchéité parfaite avec la buse de la presse à injecter et éviter les fuites de plastique fondu. Les canaux secondaires répartissent uniformément le plastique fondu du canal principal vers chaque cavité. Les sections transversales des canaux secondaires sont généralement circulaires ou trapézoïdales ; la section circulaire offre la plus faible résistance à l'écoulement, ce qui la rend adaptée aux applications de haute précision.moule d'injection pour pièce en plastique de prise électriqueconceptions.
Le point d'injection est un petit canal reliant les canaux secondaires aux cavités. Ses dimensions, son emplacement et sa forme déterminent directement le débit et le volume de matière plastique fondue, influençant considérablement la qualité de la pièce moulée. Compte tenu des caractéristiques structurelles des logements de pièces moulées en plastique, le point d'injection est généralement situé sur une surface non visible ou dans une zone plus épaisse de la pièce afin de ne pas altérer son aspect et d'assurer un remplissage régulier par la matière plastique fondue. Le puits de calamine est situé à l'extrémité du canal principal ou dans un angle d'un canal secondaire afin de stocker la calamine froide au début de l'injection.
4. Système de refroidissement et de contrôle de la température
Lors du moulage par injection de prises de courant en plastique, la maîtrise de la température du moule est cruciale. Elle influe directement sur la vitesse de refroidissement et de solidification du plastique fondu, la cristallinité de la pièce, les contraintes internes et le cycle de moulage. Le système de refroidissement et de régulation de la température contrôle la température du moule afin de répondre aux exigences du processus d'injection, garantissant un refroidissement rapide et uniforme de la pièce et améliorant ainsi la qualité du produit et la productivité.
Dans le moulage par injection de pièces en plastique pour prises électriques, le système de refroidissement est la méthode de contrôle de température la plus courante. Il consiste généralement à concevoir des canaux d'eau de refroidissement adaptés à l'intérieur du moule afin d'évacuer la chaleur absorbée par celui-ci lors du moulage par injection.
En plus du refroidissement, le système de contrôle de la température peut également chauffer le moule d'injection de la pièce en plastique de la prise électrique en fonction des exigences du processus de moulage par injection.
5. Système de ventilation
Le système de ventilation évacue l'air et les gaz générés par le plastique en fusion de la cavité du moule, garantissant ainsi la qualité de la pièce moulée. Le système de ventilation d'un moule d'injection pour prise de courant en plastique utilise généralement des évents à fentes, situés au fond de la cavité, au niveau des lignes de soudure et à l'interface entre le noyau et la cavité. Dans les zones complexes où la ventilation est difficile, des composants de ventilation auxiliaires, tels que des broches et des inserts de ventilation, peuvent être ajoutés au moule d'injection pour améliorer encore l'efficacité de la ventilation.
6. Système de guidage
Le système de guidage dumoule d'injection pour prise de courant en plastiqueCe système assure un fonctionnement stable et précis du moule. Ses principaux composants sont des piliers et des bagues de guidage, généralement disposés symétriquement aux quatre coins ou bords du moule d'injection de la pièce plastique de la prise électrique. Les piliers sont fixés au moule mobile ou fixe, tandis que les bagues sont montées sur une autre plaque du moule. Un ajustement serré garantit l'insertion en douceur des piliers dans les bagues lors de la fermeture du moule, assurant ainsi un positionnement précis des moules mobile et fixe. Les piliers nécessitent un traitement thermique et un polissage pour atteindre une dureté et une régularité suffisantes, réduisant ainsi l'usure par frottement avec les bagues. Ces dernières sont généralement fabriquées dans des matériaux résistants à l'usure afin de prolonger la durée de vie du système de guidage.
En plus des piliers et des bagues de guidage, le système de guidage peut être encore amélioré grâce à des composants de positionnement auxiliaires tels que des broches de positionnement et des surfaces de positionnement coniques, en fonction de la complexité du moule d'injection de la prise de fiche en plastique, afin d'améliorer la précision du positionnement.
7. Système d'éjection
Le système d'éjection du moule d'injection pour la pièce plastique d'une prise électrique se compose principalement de broches d'éjection, de plaques d'éjection, de tiges de guidage et de ressorts de rappel. Ces composants fonctionnent de concert pour assurer un démoulage fluide de la pièce. Les broches d'éjection sont les actionneurs principaux du système. Compte tenu des caractéristiques structurelles des prises de courant en plastique, elles sont réparties uniformément sur la pièce, à des points d'équilibre des contraintes (par exemple, sous les nervures et les bossages), afin d'éviter les contraintes et déformations inégales lors du démoulage. La plaque d'éjection fixe les broches, tandis que les tiges de guidage assurent le mouvement de cette plaque, garantissant ainsi un déplacement fluide et précis des broches et prévenant toute flexion ou désalignement.
8. Composants et systèmes auxiliaires
Moule d'injection pour prise de courant en plastiquenécessite une série de composants et de systèmes auxiliaires pour parvenir à une production de moulage par injection stable et efficace.
Les composants auxiliaires sont variés et comprennent principalement des bagues de positionnement, des douilles de coulée, des broches de préhension, des piliers de support, des piliers et douilles de guidage de la plaque d'éjection, ainsi que des broches d'évacuation des déchets. Les systèmes auxiliaires incluent principalement des mécanismes de chauffage, de refroidissement, de ventilation et de gestion des angles morts du moule, fonctionnant de concert avec le système principal afin d'optimiser davantage le moulage par injection de la pièce en plastique de la prise électrique.
En résumé, les différents composants du moule d'injection pour prise de courant en plastique fonctionnent ensemble pour assurer un moulage précis et une production efficace de produits en plastique.
